96.01=Chinese  中文选择

主钩参数的设置步骤：

若调试未接制动电阻会报制动斩波器短路故障，可将43.06改成禁用，然后从96.08改成1，重启变频器后故障消失。

电机辨识

先将44.202转矩验证改成Disable

99.03=电机类型

99.04=标量

99.06=电机额定电流

99.07=电机额定电压

99.08=电机额定频率

99.09=电机额定转速

99.10=电机额定功率

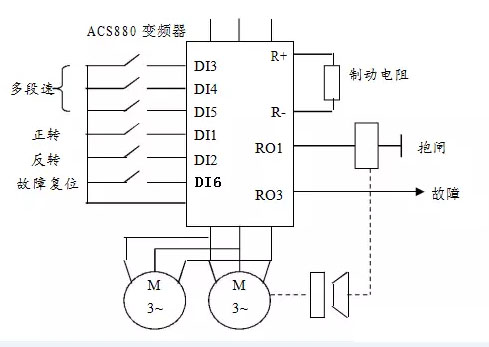

档位设置

19.11= EXT1

20.01= In1F,In2R

20.03= DI1 正转端子

20.04= DI2 反转端子

22.11= AI1换算值

12.19= 一档速度

22.21= 0位 恒速模式 组合

       1位 转向允许 启动方向

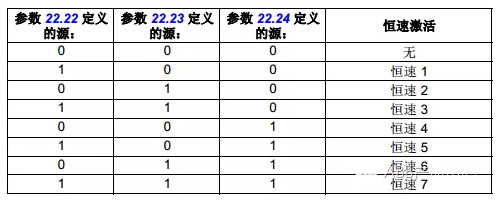

22.22= DI3

22.23= DI4

22.24= DI5

22.26= 二档速度

22.28= 三档速度

22.32= 四档速度

31.11= DI6故障复位

加减速时间设置：

23.12= 加速时间

23.13= 减速时间

抱闸、故障继电器设置

10.24= 制动命令 （RO1继电器）

10.27= 故障     （RO2继电器）

制动电阻设置

43.06= 允许无热保护模型

43.09= 制动电阻功率

43.10= 制动电阻阻值

抱闸设置

44.06= 选择

44.09= 抱闸转矩记忆

44.13= 2秒  抱闸关闭延时

44.14= 30rpm 抱闸关闭速度

44.202=Disable

74.01=Disable

编码器设置

91.11= FEN-31 （编码器型号）

91.12= 插槽位置

91.31= 模块输入1

91.32= 1024编码器脉冲数
